CONVERTISSEUR DC-AC
12Vcc / 24Vcc / 72Vcc/ 110Vcc / 125Vcc / 127Vcc vers
60Vac / 110Vac /230Vac / 400Vac
KPS-DCAC-70
KPS-DC-AC-70
Tension entrée : 24v
Tension de sortie : 70 VAC 50hz
Puissance : 30 VA
Fiche Technique
Le KPS-DC-AC-70 est un onduleur à sortie sinusoïdale 60Vac à 70Vac de fréquence 50Hz.
Le KPS-DC-AC-70 onduleur est construit autour de 2 convertisseurs en cascade. Le premier convertisseur DC-AC délivre une tension intermédiaire à partir de la tension d’entrée. Cette tension intermédiaire est transformée et permet de fournir en sortie une tension AC.
L’entrée est protégée contre les inversions de polarité par fusible et contre les sous-tensions d’entrée en arrêtant l’unité.
L’alimentation est dotée d’un bouton de test qui permet d’activer la tension de sortie pendant le maintien de l’appui sur le bouton.
Spécifications techniques :

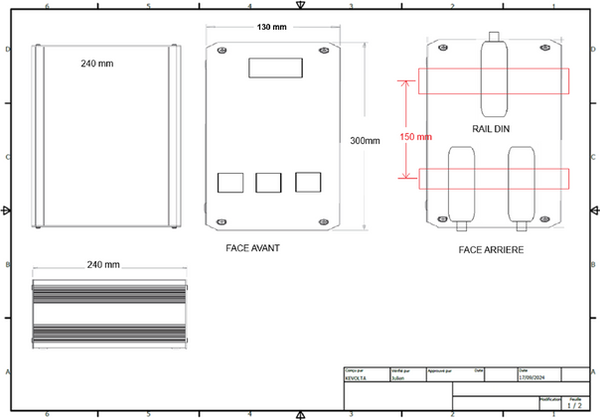

Dimensions :
Version disponible :
KPS-DCAC-750
KPS-DC-AC-750
Tension entrée : 24v,48v,72v,110v,
127 VDC
Tension de sortie : 115 VAC / 230 VAC 50hz
Puissance : 300 à 750VA
Fiche Technique
Description :
Le KPS-DC-AC-750 est un onduleur à sortie sinusoïdale 120Vac ou 230Vac de fréquence 50Hz ou 60Hz.
L’onduleur possède une isolation galvanique entre l’entrée et la sortie.
Le KPS-DC-AC-750 onduleur est construit autour de 2 convertisseurs en cascade. Le premier convertisseur DC-DC délivre une tension intermédiaire à partir de la tension d’entrée. Cette tension intermédiaire est inversée et permet de fournir en sortie une tension et une fréquence grâce au convertisseur DC-AC.
L’entrée est protégée contre les inversions de polarité par fusible et contre les sous-tensions d’entrée en arrêtant l’unité.
La sortie est protégée en cas de dépassement de la puissance moyenne ou en cas de dépassement du courant de pointe. L’unité est mise à l’arrêt lorsqu’elle dépasse les courbes de limites opérationnelles pendant plus d’une seconde. Toutes les 2 secondes après l’arrêt, l’unité tente de redémarrer jusqu’à 3 fois. Si le défaut persiste, l’unité reste à l’arrêt jusqu’à une reconnexion de l’entrée.
Dimensions :
Version disponible :
KPS-DCAC-1500
KPS-DC-AC-1500
Tension entrée : 12v,24v,48v,72v,110v,
127 VDC
Tension de sortie : 115 VAC / 230 VAC 50hz
Puissance : 1200 à 1500VA
Fiche Technique
Description :
L’unité KPS-DC-AC-1500 se compose d'onduleurs DC / AC sinusoïdaux monophasés avec isolation galvanique entre l'entrée et la sortie
L’unité permet :
• La sélection de la fréquence de sortie 50/60Hz par commutateur DIP.
• La sélection du mode Local/Distant par commutateur DIP.
• Arrêt de la sortie en appliquant une tension entre les bornes 3 et 4 du connecteur « signal »(ON/OFF).
• signalisation locale par led verte pour sortie OK
• Alarme locale, led rouge ON quand :
• défaut sur la tension de sortie.
• courant de sortie > COURANT D’ALARME.
• Tension d’entrée hors limites.
• Arrêt de la sortie par surcharge ou commande distante OFF.
• Alarme. Contact ouvert si la tension de sortie n’est pas correcte.
Les KPS-DC-AC-1500 sont équipés de protections en cas de dépassement de la puissance moyenne ou du courant crête. Cela protège l'unité même en cas de court-circuit sur la sortie. Il dispose également d'une fonction de désactivation si la tension d’entrée est trop basse, ce qui permet de protéger les batteries contre les décharges nocives.
Dimensions :
Version disponible :
KPS-DCAC-3000
KPS-DC-AC-3000
Tension entrée : 124v,48v,72v,110v,
127 VDC
Tension de sortie : 115 VAC / 230 VAC 50hz
Puissance : 3000 VA
Fiche Technique
Description :
L’appareil consiste en un onduleur DC-AC triphasé, sinusoïdal avec isolation galvanique entre l’entrée et les sorties.
L’appareil comprend :
●2 modes de fonctionnement, configurable par le switch
● Mise en arrêt en appliquant une tension 15 à 154 V sur les pins 3 et 4 du connecteur J4
●Surveillance de l’état de l’entrée et de la sortie par l’intermédiaire de 2 contacts de relais statiques.
●L’appareil est équipé en interne de protection qui surveille la puissance moyenne maximale et aussi le courant maximal de sortie. Ceci protège les semi-conducteurs même en cas de court-circuit de la sortie.
●L’onduleur comprend également une fonction (qui peut être désactivée) de surveillance de sous tension sur l’entrée. Ceci protège les batteries d’entrée des décharges nocives.
Dimensions :
Version disponible :
KPS-DCAC-4500
KPS-DC-AC-4500-3PH
Tension entrée : 72v, 100v, 110 VDC
Tension de sortie : 400 Vac
Puissance : 4500 VA
Fiche Technique
Description :
La KPS-DC-AC consiste en un onduleur DC-AC triphasé, sinusoïdal avec isolation galvanique entre l’entrée et les sorties.
L’appareil permet :
●Commuter la fréquence de sortie par le DIP-switch-1 de SW3. OFF: 50 Hz (par défaut) ou ON: 60 Hz.
●Commuter le mode Local/Remote par le DIP-switch-2 de SW3. OFF: Local, ON: Remote (commande par RS232).
●Mise en arrêt en appliquant une tension de 15 à 143 V sur les pins 3 et 4 du connecteur J4
●Surveillance de l’état de l’entrée et de la sortie par l’intermédiaire de 2 contacts de relais statiques.
●Configurer et surveiller les paramètres par la RS232.
●Démarrer des moteurs par l’intermédiaire d’une fonction soft-start. Au démarrage, la tension de sortie augmente linéairement de 0 V à la tension configuré et la fréquence varie de la fréquence initiale à la fréquence final configuré.
●Fixer la vitesse de rotation d’un moteur selon le bon rapport tension/fréquence.
●Entrées configurable (borne 1 et 2 de J4) :
-Mode inverse: permet de changer le sens de rotation d’un moteur par l’application d’une tension de 15 à 143 V.
-Mode puissance moyenne : permet de changer la fréquence de sortie en mode V/F, de la valeur nominale à la valeur de la puissance moyenne en appliquant une tension de 15 à 143 V.
La KPS-DC-AC est équipé en interne de protection qui surveille la puissance moyenne maximale et aussi le courant maximal de sortie. Ceci protège les semi-conducteurs même en cas de court-circuit de la sortie.
L’onduleur comprend également une fonction de surveillance de sous tension sur l’entrée. Ceci protège les batteries d’alimentation des décharges profondes.
Dimensions :
Version disponible :
KPS-DCAC-6000
KPS-DC-AC-6000
Tension entrée : 24v,48v,72v,110v,
127 VDC
Tension de sortie : 400 Vac
Puissance : 6000 VA
Fiche Technique
Description :
L’appareil consiste en un onduleur DC-AC triphasé, sinusoïdal avec isolation galvanique entre l’entrée et les sorties.
L’appareil permet :
●Commuter la fréquence de sortie par le DIP-switch-7 de SW1. OFF: 50 Hz (par défaut) ou ON: 60 Hz.
●Commuter le mode Local/Remote par le DIP-switch-6 de SW1. OFF: Local, ON: Remote (commande par RS232).
●Mise en arrêt en appliquant une tension de 15 à 143 V sur les pins 3 et 4 du connecteur J4
●Surveillance de l’état de l’entrée et de la sortie par l’intermédiaire de 2 contacts de relais statiques.
●Configurer et surveiller les paramètres par la RS232.
●Démarrer des moteurs par l’intermédiaire d’une fonction soft-start. Au démarrage, la tension de sortie augmente linéairement de 0 V à la tension configuré et la fréquence varie de la fréquence initiale à la fréquence final. La rampe de démarrage est configurable via la RS232.
●Fixer la vitesse de rotation d’un moteur selon le bon rapport tension/fréquence.
●Entrées configurable (borne 1 et 2 de J4)
●Mode inverse : permet de changer le sens de rotation d’un moteur par l’application d’une tension de 15 à 143 V.
●Mode puissance moyenne : permet de changer la fréquence de sortie en mode V/F, de la valeur nominale à la valeur de la puissance moyenne en appliquant une tension de 15 à 143 V.
●L’appareil est équipé en interne de protection qui surveille la puissance moyenne maximale et aussi le courant maximal de sortie. Ceci protège les semi-conducteurs même en cas de court-circuit de la sortie.
●L’onduleur comprend également une fonction (qui peut être désactivée) de surveillance de sous tension sur l’entrée. Ceci protège les batteries d’entrée des décharges profondes.
Dimensions :
Version disponible :
